Isolador de Laço IDL 520 Intelbras

Descrição

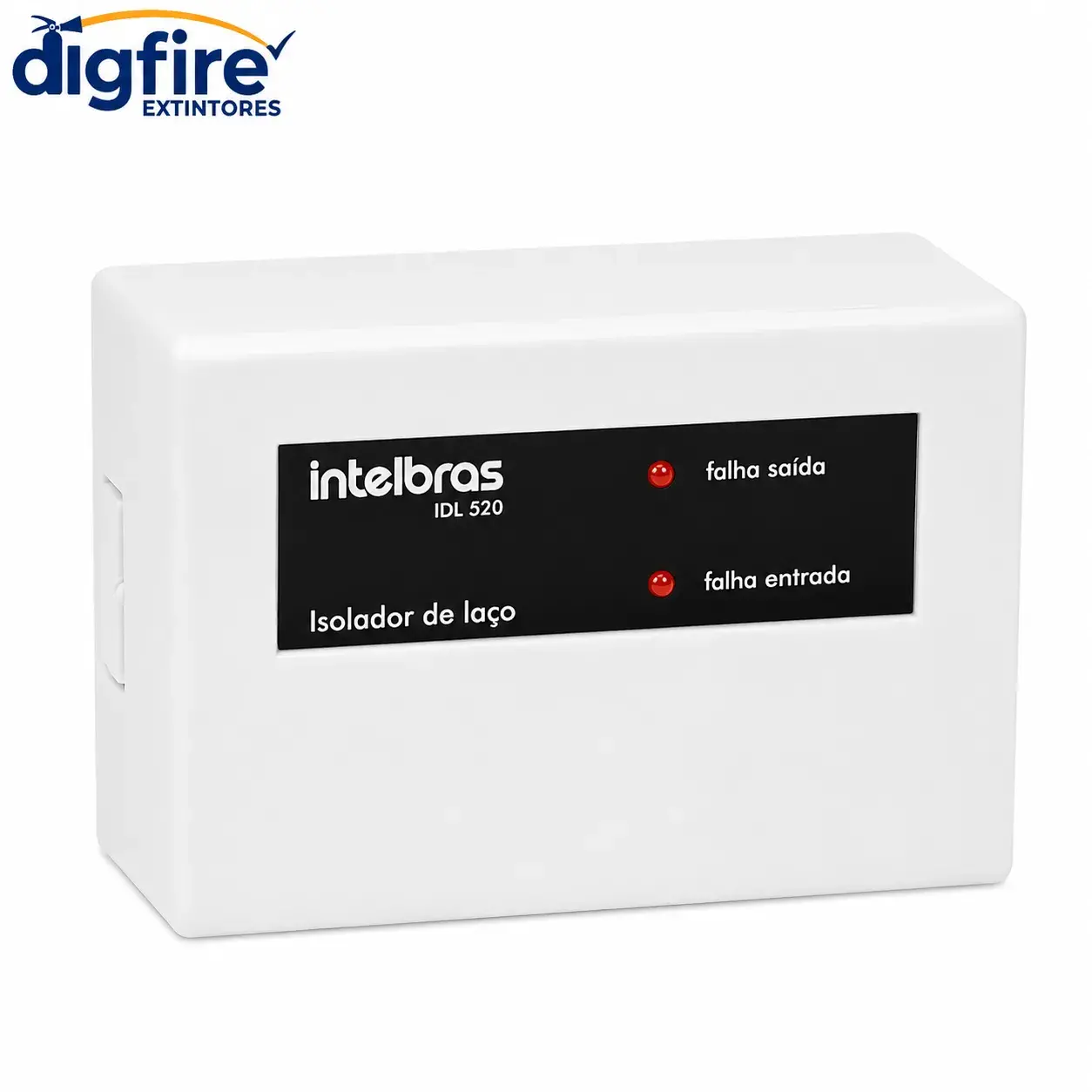

Isolador de laço IDL 520 Intelbras

Um curto-circuito em um único trecho de cabo pode derrubar todos os dispositivos ligados naquele laço — e um prédio inteiro fica sem detecção por causa de um parafuso mal apertado, uma reforma que perfurou o eletroduto ou um dispositivo danificado. O isolador de laço IDL 520 Intelbras é o componente que impede esse efeito dominó: ele divide o laço em segmentos e, ao identificar o curto, isola somente a parte afetada.

O resultado é dobrado. Primeiro, disponibilidade: os detectores, acionadores e módulos fora do trecho isolado continuam operando e reportando à central enquanto o problema não é corrigido. Segundo, manutenção: em vez de percorrer o laço inteiro procurando a falha, a equipe já sabe entre quais isoladores o defeito está, o que reduz drasticamente o tempo de diagnóstico em prédios grandes.

Por ser um acessório de infraestrutura do laço, ele não detecta incêndio e não emite alarme. A quantidade de isoladores e o ponto exato de instalação no circuito são decisões de projeto — a prática comum é segmentar por pavimento, por setor de risco ou por rota de fuga, para que uma falha nunca comprometa uma área inteira de evacuação. O critério de segmentação deve seguir o projeto do sistema e a ABNT NBR 17240.

Ficha técnica do isolador de laço idl 520

Tensão de operação, consumo, número máximo de dispositivos por segmento e centrais compatíveis devem ser confirmados no manual do fabricante.

Como escolher a quantidade de isoladores

Pense em compartimentação elétrica do mesmo jeito que se pensa em compartimentação física. Em um edifício vertical, o padrão é isolar por pavimento, garantindo que um curto em um andar não apague a detecção dos demais. Em plantas horizontais, isole por bloco, por galpão ou por área de risco específica. Em hospitais, hotéis, shoppings e escolas — onde a evacuação é mais complexa —, vale segmentar de forma mais fina, protegendo separadamente cada rota de fuga. Sistemas pequenos, com poucos dispositivos concentrados, podem operar com segmentação mínima, mas isso deve estar registrado no projeto.

Perguntas frequentes

O isolador de laço detecta incêndio?

Não. Ele é um componente de proteção do circuito. Detecção é função dos detectores de fumaça e de temperatura.

Quantos dispositivos podem ficar entre dois isoladores?

O limite é definido pelo fabricante e pelo projeto. Consulte o manual do IDL 520 e da central utilizada.

É obrigatório usar isolador?

A necessidade é definida no projeto do sistema. Em edificações de médio e grande porte, a segmentação do laço é prática de engenharia consolidada.

Onde este dispositivo deve ser instalado?

Na referência IDL-520-ISOLADOR, a orientação é esta: a posição vem do projeto de detecção e alarme, não da conveniência da obra. Dispositivos de acionamento manual ficam na rota de fuga, junto às saídas e nos patamares de escada, sempre desobstruídos. Detectores e sinalizadores seguem a distribuição calculada para a área, o pé-direito e o tipo de ocupação.

Este dispositivo funciona com central de qualquer fabricante?

Vale para a referência IDL-520-ISOLADOR. nem sempre. Em sistemas convencionais a compatibilidade é mais ampla, porque o dispositivo apenas fecha o laço. Em sistemas endereçáveis o protocolo de comunicação é próprio de cada fabricante, e o ponto só é reconhecido se central e dispositivo forem da mesma linha. Vale conferir o modelo da central antes de fechar a compra.

Qual a diferença entre convencional e endereçável?

Aplicado à referência IDL-520-ISOLADOR: no sistema convencional o prédio é dividido em laços, e a central indica em qual laço houve o disparo — a brigada ainda precisa localizar o ponto. No endereçável cada dispositivo tem identificação própria, e a central mostra exatamente qual disparou. Em prédios grandes ou de planta complexa, essa diferença encurta muito o tempo de resposta.

Onde comprar

A Dig Fire trabalha com este equipamento e com o restante da linha de proteção contra incêndio. Veja a categoria Acessórios para comparar os modelos disponíveis, ou vá direto para Módulo Individual para Alarme de Incêndio AMIU-S01 Ascael e Módulo de Entrada e Saída MIO 520 Intelbras.

As normas técnicas que se aplicam a isolador de laço idl 520 e as demais citadas nesta página podem ser consultadas no catálogo da ABNT, As exigências de vistoria são as do Corpo de Bombeiros do seu estado.

Na dúvida, compare os dados da ficha técnica acima com o que o seu projeto exige. A equipe da Dig Fire ajuda a confirmar o modelo correto antes do pedido.

Este equipamento também aparece em projeto e em orçamento com outros nomes: isolador de curto-circuito, idl 520 intelbras e isolador para alarme de incêndio. São formas diferentes de citar a mesma especificação.
